Wyłączniki różnicowoprądowe z członem nadprądowym RCBO

RCBO a RCCB: istotna różnica

RCCB to wyłącznik różnicowoprądowy bez zintegrowanej ochrony nadprądowej. RCBO zawiera również człon reagujący na przeciążenie i zwarcie. Nie należy określać tych aparatów jednym skrótem, ponieważ prowadzi to do pominięcia ważnej funkcji podczas kompletowania rozdzielnicy.

Zastosowanie osobnego RCBO dla obwodu może ułatwić podział instalacji. Przy odpowiednio zaprojektowanym układzie zadziałanie jednego aparatu nie musi wyłączać wszystkich pozostałych obwodów. Osiągnięcie takiego działania zależy jednak od całego systemu zabezpieczeń, ich koordynacji i sposobu połączenia.

Dwie charakterystyki, których nie należy mylić

Litera B lub C w charakterystyce nadprądowej opisuje działanie członu zwarciowego. Typ A, AC, F lub B w oznaczeniu ochrony różnicowoprądowej dotyczy natomiast rozpoznawanych przebiegów prądu różnicowego. Charakterystyka nadprądowa B nie oznacza różnicówki typu B.

Sprawdź oddzielnie prąd znamionowy w A i znamionowy prąd różnicowy w mA. Porównaj także napięcie, zdolność wyłączania zwarć, liczbę biegunów oraz sposób rozłączania toru neutralnego. Nie zakładaj wartości 30mA ani typu A, jeśli karta produktu ich nie potwierdza.

Miejsce w rozdzielnicy i zgodność połączeń

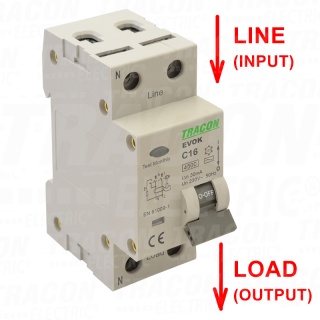

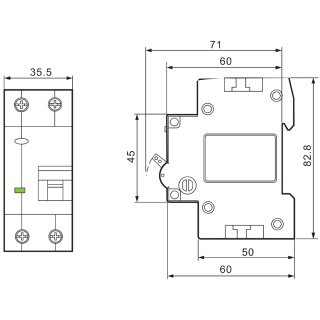

Liczba zajmowanych modułów zależy od konstrukcji aparatu. Przed zamówieniem sprawdź dostępną szerokość, dopuszczalne przekroje przewodów i zgodność z szynami łączeniowymi. Oznaczenia 1P+N oraz 2P trzeba interpretować według schematu producenta, ponieważ nie opisują automatycznie identycznego wykonania.

Dobór i montaż powinien wykonać elektryk po ocenie instalacji oraz obciążenia. Kontrola obejmuje poprawność połączeń i wymagane pomiary. Przycisk TEST służy do kontroli działania opisanej w instrukcji, ale nie zastępuje sprawdzenia całego układu ochrony.

Pytania przed zakupem

Czy RCBO zastępuje dwa osobne aparaty?

W jednym urządzeniu łączy funkcje RCD i zabezpieczenia nadprądowego. Musi jednak mieć parametry właściwe dla obwodu i współpracować z resztą instalacji.

Czy każdy wyłącznik z przyciskiem TEST jest RCBO?

Nie. Taki przycisk występuje również w RCCB. O rodzaju urządzenia decydują oznaczenia, dokumentacja i obecność członu nadprądowego.

Porównaj RCBO z osobnymi wyłącznikami różnicowoprądowymi i nadprądowymi. Pozostałe elementy znajdziesz w kategorii aparatura modułowa.
