Złączki szynowe i listwy N/PE

Liczba produktów: 69

Złączki szynowe pomagają uporządkować połączenia w rozdzielnicy i szafie sterowniczej. Dobierz zaciski do funkcji przewodu, jego przekroju i parametrów obwodu. Oferta obejmuje złączki fazowe, neutralne i ochronne, listwy N/PE oraz akcesoria służące do wykonania kompletnego toru połączeń.

Zastosowano sortowanie: Najnowsze.

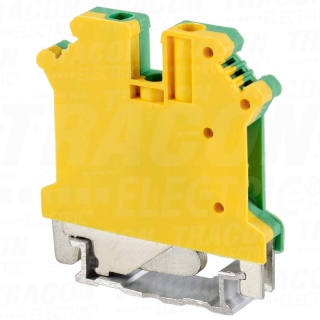

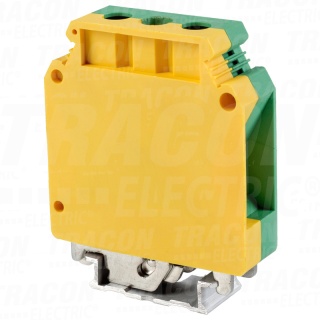

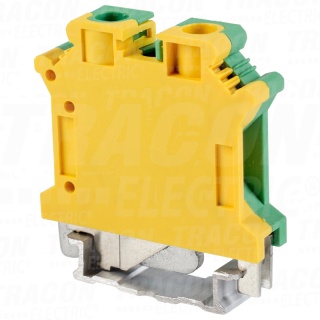

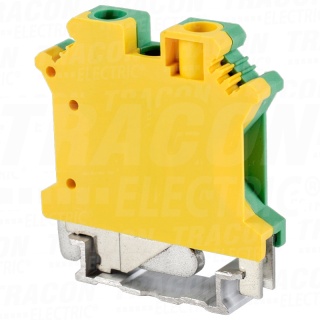

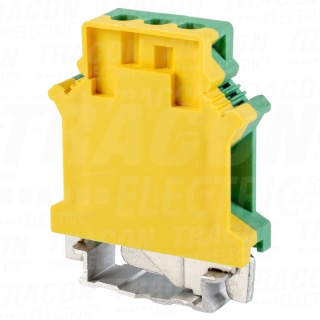

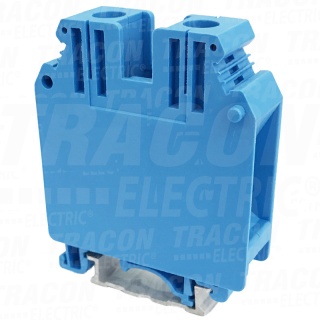

Złączki fazowe, neutralne i ochronne

Przewody robocze oraz ochronne pełnią różne funkcje, dlatego wymagają właściwych zacisków. Złączki szare, niebieskie i żółto-zielone ułatwiają identyfikację, ale sam kolor nie zastępuje sprawdzenia przeznaczenia produktu. Zacisk PE może mieć określony przez producenta sposób połączenia z szyną montażową.

Listwa oznaczona w nazwie jako N/PE wymaga zastosowania zgodnego z projektem. Nie oznacza to zgody na dowolne łączenie przewodów N i PE w rozdzielnicy. Sposób prowadzenia i rozdziału tych torów wynika z układu sieci oraz wymagań ochrony.

Przekrój przewodu i konstrukcja zacisku

Sprawdź dopuszczalny zakres przekrojów dla żyły sztywnej oraz giętkiej, a także zasady stosowania tulejek. Wartości mogą się różnić dla różnych konstrukcji przewodnika. Nie należy umieszczać kilku żył w jednym zacisku, jeśli dokumentacja tego nie przewiduje.

Prąd znamionowy, napięcie i zakres przekrojów trzeba rozpatrywać łącznie. Przy wyborze listwy wielotorowej sprawdź także liczbę punktów przyłączeniowych i ich rozmiar. Wymiary samej szyny, np. 6×9mm, nie są tym samym co dopuszczalny przekrój przewodu podłączanego do zacisku.

Akcesoria do kompletnego rzędu złączek

Ścianki boczne, blokady końcowe, oznaczniki i mostki muszą odpowiadać konkretnej serii. Element o podobnym wyglądzie może mieć inny rozstaw lub sposób mocowania. W ofercie znajdują się również akcesoria, które nie są samodzielną złączką, dlatego sprawdź dokładnie nazwę i zawartość opakowania.

Zaplanuj dostęp do zacisków oraz czytelne oznaczenie obwodów. Elektryk powinien przygotować żyły zgodnie z instrukcją, zachować długość odizolowania i moment dokręcania oraz sprawdzić połączenia. Prawidłowe wykonanie ułatwia późniejsze pomiary, serwis i rozbudowę instalacji.

Pytania przed zakupem

Czy wszystkie złączki DIN pasują do tych samych mostków?

Nie. Zgodność akcesoriów należy potwierdzić dla konkretnej serii. Wspólna szyna montażowa nie oznacza jednakowego systemu mostkowania.

Czy listwa N/PE może pełnić obie funkcje jednocześnie?

Jej sposób wykorzystania musi wynikać z projektu. Nie należy samodzielnie łączyć torów neutralnych i ochronnych na podstawie nazwy produktu.

Dobierz zaciski do przewodów instalacyjnych i zaplanowanej rozdzielnicy. Pozostałe moduły znajdziesz w dziale aparatura modułowa.
