Przewody wielożyłowe płaskie YDYp

Płaska konstrukcja do zaplanowanej instalacji

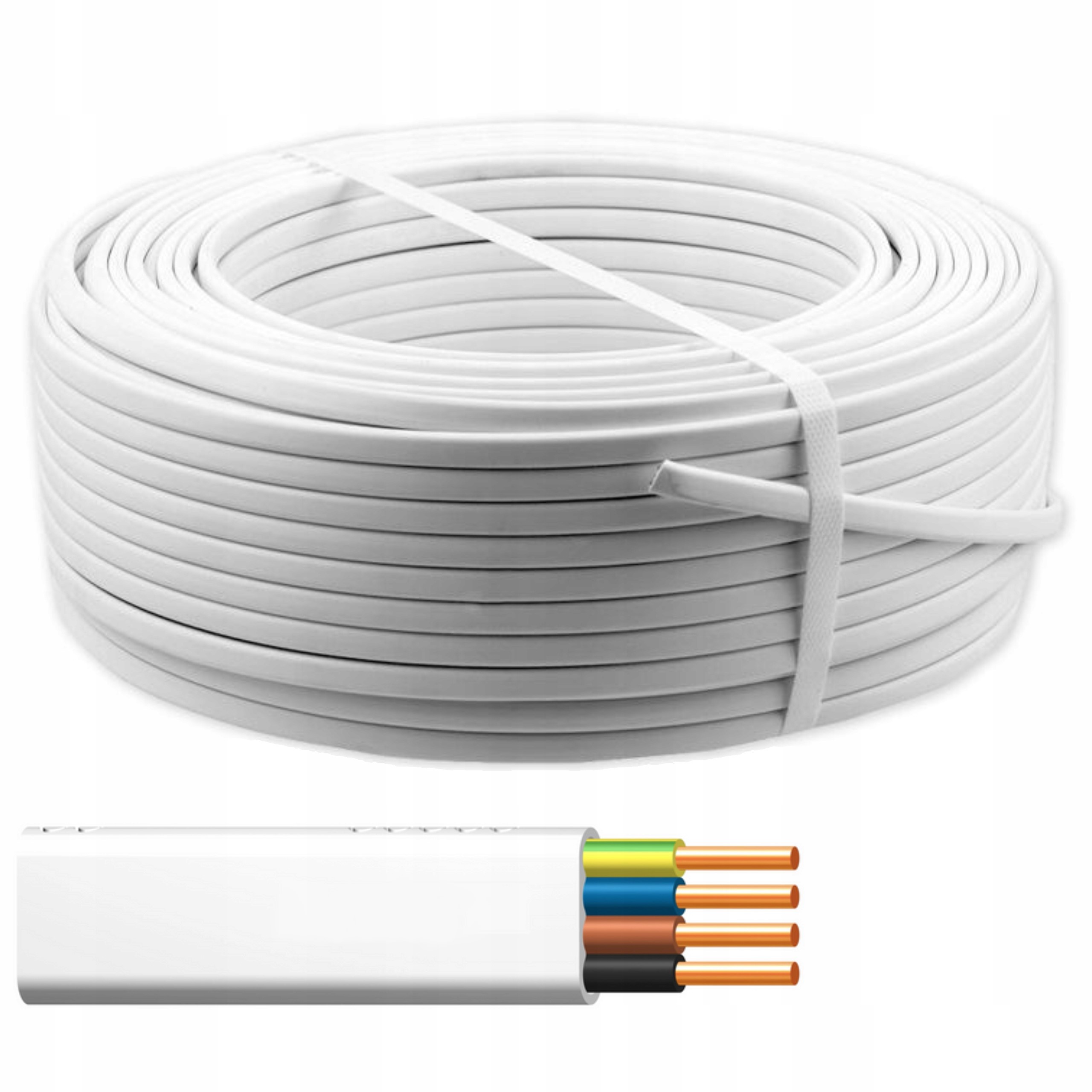

YDYp ma kilka izolowanych żył drutowych ułożonych obok siebie we wspólnej powłoce. Kształt ułatwia prowadzenie przewodu po wyznaczonej trasie, ale nie zwalnia z zachowania wymaganej ochrony i zasad montażu. Nie należy wciskać go w przypadkowe szczeliny ani narażać na ostre krawędzie.

Wariant i sposób ułożenia sprawdź w dokumentacji NKT. To przewód do instalacji stałej, a nie giętki sznur przyłączeniowy urządzenia. Do elastycznych połączeń zobacz płaskie OMYp lub okrągłe OMY i OWY.

3x1,5 czy 3x2,5?

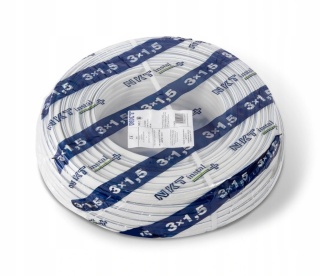

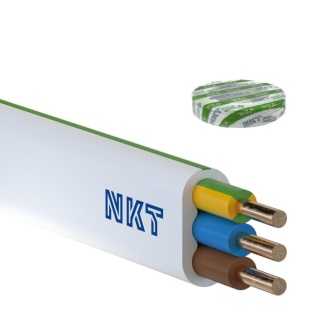

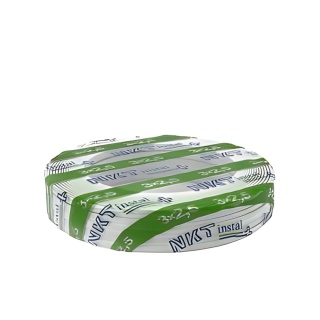

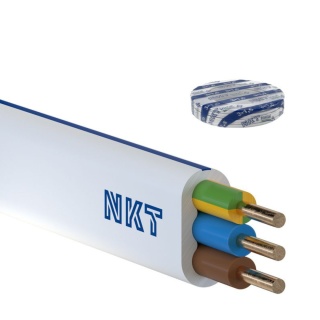

Oba oznaczenia wskazują trzy żyły. Różni je przekrój pojedynczej żyły: 1,5mm² albo 2,5mm². Większy przekrój nie jest jednak samodzielnym potwierdzeniem, że przewód nadaje się do konkretnej kuchenki, grzejnika lub dowolnego zabezpieczenia.

Elektryk powinien uwzględnić obciążenie, długość obwodu, sposób ułożenia, temperaturę i dopuszczalny spadek napięcia. Ważna jest też wymagana liczba żył. Jeżeli projekt przewiduje inną konfigurację, nie można zastąpić jej przewodem trzyżyłowym tylko dlatego, że jest dostępny.

Pomiar trasy i dobór osprzętu

Przed zakupem zmierz całą trasę wraz z podejściami do puszek i zapasem na zakończenia. Sprawdź, czy oferta dotyczy odcinka, metra czy zwoju. Przy prowadzeniu przewodu zachowaj promień gięcia i warunki układania określone przez producenta.

Do połączeń dobierz złączki do żył drutowych o właściwym zakresie przekrojów. Podłączenie i sprawdzenie obwodu powierz osobie z odpowiednimi kwalifikacjami.

Pytania przed zakupem

Czy YDYp nadaje się bezpośrednio do ziemi?

Nie jest zamiennikiem kabla ziemnego. Do takiej trasy sprawdź projektowo dobrane kable YKY i wymagania ich montażu.

Czy YDYp i OMYp to ten sam przewód?

Nie. Oba mogą mieć płaski kształt, ale różnią się budową żył i przeznaczeniem. Symbol trzeba sprawdzić przed zakupem.

Wybierz wariant wskazany w projekcie lub porównaj pozostałe przewody instalacyjne.
