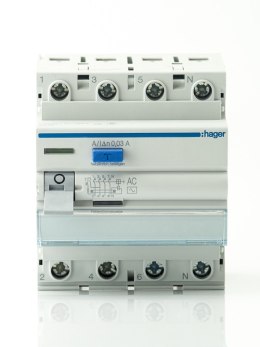

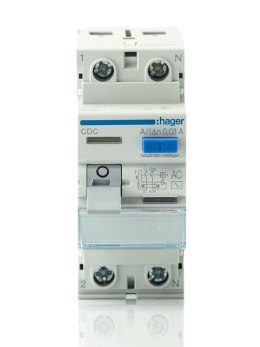

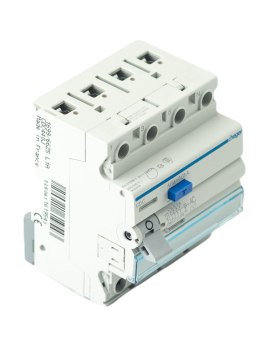

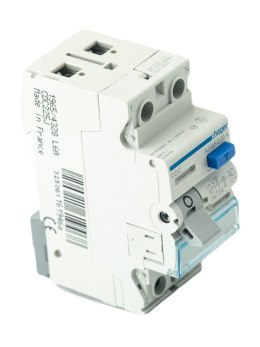

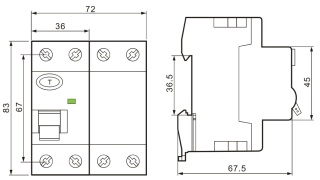

Wyłączniki różnicowoprądowe, znane również jako wyłączniki RCD (Residual Current Device), są niezbędnym elementem każdej nowoczesnej instalacji elektrycznej, zapewniając ochronę przed porażeniem prądem oraz ryzykiem pożaru. Wyłącznik różnicowoprądowy RCD jest projektowany, by szybko reagować na wszelkie anomalie w obiegu prądu, skutecznie minimalizując zagrożenia i zwiększając bezpieczeństwo użytkowników oraz sprzętów elektrycznych. Ich stosowanie jest szczególnie ważne w miejscach, gdzie ryzyko wypadku elektrycznego jest zwiększone, takich jak łazienki, kuchnie czy pralnie, ale ich obecność jest równie istotna w każdym innym pomieszczeniu.

Wyłączniki różnicowoprądowe, znane również jako wyłączniki RCD (Residual Current Device), są niezbędnym elementem każdej nowoczesnej instalacji elektrycznej, zapewniając ochronę przed porażeniem prądem oraz ryzykiem pożaru. Wyłącznik różnicowoprądowy RCD jest projektowany, by szybko reagować na wszelkie anomalie w obiegu prądu, skutecznie minimalizując zagrożenia i zwiększając bezpieczeństwo użytkowników oraz sprzętów elektrycznych. Ich stosowanie jest szczególnie ważne w miejscach, gdzie ryzyko wypadku elektrycznego jest zwiększone, takich jak łazienki, kuchnie czy pralnie, ale ich obecność jest równie istotna w każdym innym pomieszczeniu.

Jak działa wyłącznik różnicowoprądowy?

Wyłącznik różnicowoprądowy monitoruje i porównuje prąd wchodzący i wychodzący w obwodzie elektrycznym. W normalnych warunkach, te wartości są identyczne. Jednakże, gdy dochodzi do sytuacji, w której prąd wychodzący jest niższy niż wchodzący, wyłącznik RCD natychmiast rozpoznaje to jako sygnał wycieku prądu na ziemię. Reakcja urządzenia jest błyskawiczna – wyłącznik automatycznie przerywa obwód, co eliminuje ryzyko porażenia prądem lub pożaru związanego z przepływem prądu poza chronionym systemem.

Po co stosuje się wyłącznik różnicowoprądowy?

Głównym celem wyłączników różnicowoprądowych jest zapewnienie ochrony przed skutkami porażenia prądem elektrycznym i prewencja przed możliwością wywołania pożarów elektrycznych. Wyłączniki RCD są nieocenione tam, gdzie woda i wilgoć mogą prowadzić do przypadkowego przecieku prądu, co czyni je obowiązkowym elementem w łazienkach i kuchniach. Są również kluczowe w każdym miejscu, gdzie używane są urządzenia elektryczne podwyższonego ryzyka, takie jak narzędzia elektryczne, sprzęt AGD czy komputerowe.

Jakie są typy wyłączników różnicowoprądowych?

Istnieje kilka podstawowych typów wyłączników różnicowoprądowych, każdy z nich jest przystosowany do ochrony w różnych warunkach i aplikacjach. Oto one:

Typ A

Wyłączniki różnicowoprądowe typu A są przeznaczone do wykrywania sinusoidalnych prądów różnicowych przemiennych oraz pulsujących prądów różnicowych, które mogą pojawiać się w normalnych warunkach domowych i przemysłowych. Są one szczególnie efektywne w ochronie przed urządzeniami elektrycznymi, które mogą generować prądy o nieregularnym charakterze, takimi jak komputery, lodówki czy pralki. Wyłączniki typu A są zalecane do ochrony obwodów, w których znajdują się urządzenia z elektroniką sterującą.

Typ AC

Wyłączniki typu AC są zaprojektowane do wykrywania i reagowania tylko na sinusoidalne prądy różnicowe przemienne. Są one mniej skomplikowane od typu A, a tym samym często tańsze. Wykorzystywane są głównie w prostych instalacjach, gdzie nie występują urządzenia elektroniczne mogące generować złożone formy prądów różnicowych.

Typ B

Wyłączniki typu B są zaprojektowane do obsługi prądów jednokierunkowych (DC) oraz wszystkich rodzajów prądów przemiennych i pulsujących. Są to najbardziej wszechstronne wyłączniki różnicowoprądowe, które znajdują zastosowanie w specjalistycznych aplikacjach przemysłowych, takich jak systemy fotowoltaiczne, ładowarki do pojazdów elektrycznych czy zaawansowane systemy automatyki. Zapewniają one ochronę w środowiskach, gdzie tradycyjne wyłączniki różnicowoprądowe mogłyby nie wykryć wszystkich rodzajów wycieków prądu.

Typ F

Typ F jest stosunkowo nowym typem wyłącznika różnicowoprądowego, zaprojektowanym do pracy z urządzeniami elektrycznymi, które mają zmienną częstotliwość pracy, takimi jak te z silnikami zasilanymi przez falowniki. Zapewniają one ochronę w warunkach, gdzie tradycyjne wyłączniki mogłyby nie radzić sobie z charakterystyką prądu.

Typ B+

Wyłączniki różnicowoprądowe typu B+ są rozwinięciem typu B i oferują dodatkową ochronę przed bardzo wysokimi częstotliwościami oraz prądami DC, które mogą występować w nowoczesnych aplikacjach przemysłowych i technologicznych. Są idealne do zastosowań wymagających najwyższego poziomu bezpieczeństwa i skuteczności.

Wybór odpowiedniego typu wyłącznika różnicowoprądowego zależy od specyfiki obciążeń elektrycznych oraz potencjalnych zagrożeń w danym środowisku. Dzięki różnorodności dostępnych typów, możliwe jest dostosowanie ochrony do indywidualnych potrzeb każdej instalacji. Zapewnia to nie tylko bezpieczeństwo użytkowania elektryczności, ale również pomaga w ochronie przed nieprzewidzianymi awariami i ich kosztownymi konsekwencjami.

W jakiej sieci nie można użyć wyłącznika różnicowoprądowego?

Pomimo szerokiego zastosowania, istnieją pewne specyficzne warunki i typy sieci elektrycznych, gdzie użycie wyłączników różnicowoprądowych może być problematyczne lub niemożliwe. Oto niektóre z nich:

Sieci TT ze starą infrastrukturą

W sieciach TT (gdzie punkt neutralny transformatora jest uziemiony, a obiekty są połączone niezależnymi uziomami), które posiadają starą lub niewłaściwie utrzymaną infrastrukturę, mogą wystąpić problemy z efektywnością działania RCD. W takich instalacjach problemem może być wysoka impedancja pętli uziemienia, co wpływa na skuteczność wyłączania RCD przy wystąpieniu wycieku prądu do ziemi.

Sieci z bardzo wysokimi prądami upływu

Niektóre przemysłowe aplikacje elektryczne, takie jak duże maszyny i urządzenia, mogą generować znaczne prądy upływu ze względu na ich konstrukcję i warunki pracy. W takich przypadkach wyłączniki różnicowoprądowe mogą być narażone na częste fałszywe alarmy i niepożądane wyłączenia, co sprawia, że ich użycie staje się praktycznie niepraktyczne.

Sieci z wieloma źródłami zasilania

Instalacje, które mają wiele źródeł zasilania lub złożone układy dystrybucji mocy, takie jak te używane w szpitalach czy dużych kompleksach przemysłowych, mogą nastręczać trudności w efektywnym użyciu RCD. W takich systemach zidentyfikowanie i odpowiednie dostosowanie RCD do wszystkich potencjalnych ścieżek upływu prądu może być bardzo skomplikowane.

Wysokonapięciowe i specjalistyczne sieci

W sieciach wysokonapięciowych, gdzie poziomy napięcia i prądu znacznie przekraczają standardowe parametry domowego zasilania, standardowe wyłączniki różnicowoprądowe mogą nie oferować wystarczającej ochrony lub mogą nie być dostępne w odpowiednich konfiguracjach. Podobnie, niektóre specjalistyczne aplikacje, które wymagają bardzo specyficznych parametrów zabezpieczeń, mogą wykluczać użycie typowych RCD.

Wybór odpowiedniego typu i klasy wyłącznika różnicowoprądowego musi być dokonywany z uwagą na charakterystykę konkretnego systemu elektrycznego. Istnieją specyficzne warunki i aplikacje, w których użycie RCD może być ograniczone lub niewskazane. Zrozumienie tych ograniczeń jest kluczowe do zapewnienia bezpieczeństwa oraz niezawodności systemu elektrycznego.
