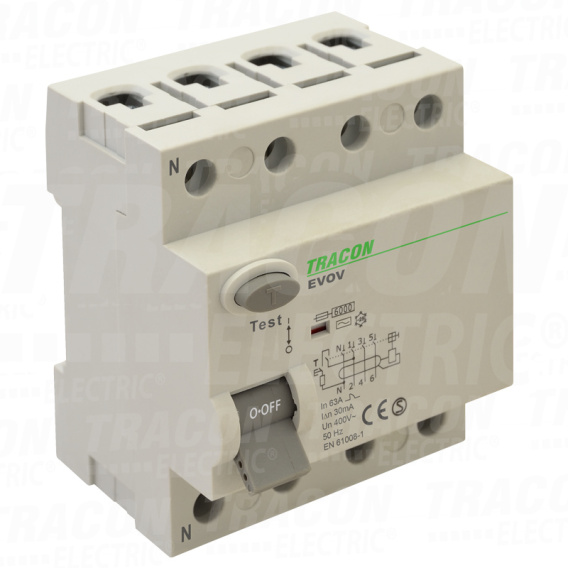

Wyłącznik różnicowoprądowy 40A 30mA 4P AC

Wyłącznik różnicowo-prądowy 40A 30mA 4P

Wyłącznik różnicowo-prądowy, to urządzenie ochronne stosowane w instalacjach elektrycznych, które chroni przed porażeniem prądem elektrycznym poprzez wykrywanie nieszczelności izolacji w obwodach elektrycznych. Działa poprzez porównanie natężenia prądu elektrycznego w dwóch żyłach - fazowej i neutralnej - przechodzących przez obwód. W normalnych warunkach, natężenie prądu w obu żyłach powinno być równe. W przypadku wystąpienia nieszczelności izolacji, czyli wycieku prądu do ziemi, natężenie prądu w żyłach staje się nierówne, co powoduje uruchomienie wyłącznika różnicowo-prądowego i przerwanie obwodu.

Wyłącznik różnicowo-prądowy znajduje zastosowanie w różnych systemach elektrycznych, szczególnie w tych, gdzie istnieje wysokie ryzyko porażenia prądem, takich jak instalacje w pomieszczeniach mokrych, przy maszynach, w zakładach przemysłowych, w pomieszczeniach, gdzie pracują osoby bezpośrednio z urządzeniami elektrycznymi. Jest urządzeniem obowiązkowym w instalacjach elektrycznych w budynkach mieszkalnych i użyteczności publicznej, co jest wymagane przez przepisy budowlane. Jest również stosowany w instalacjach przemysłowych i rolniczych.

Wyłącznik różnicowo-prądowy jest niezbędny w zapewnieniu bezpieczeństwa elektrycznego w instalacjach, ponieważ zapobiega wypadkom i zapewnia ochronę przed porażeniem prądem elektrycznym.

Dane techniczne:

• Napięcie znamionowe: 400 V
• Prąd znamionowy: 25 A
• Napięcie znamionowe izolacji Ui: 500 V
• Znamionowe wytrzymywane napięcie impulsowe Uimp: 4 kV
• Sposób montażu: Szyna DIN
• Czułość: AC
• Ochrona selektywna: Nie
• Wytrzymałość zwarciowa (Icw): 6 kA
• Rodzaj napięcia: AC
• Częstotliwość: 50 Hz
• Możliwość dodatkowego wyposażenia: Nie
• Stopień ochrony (IP): IP20

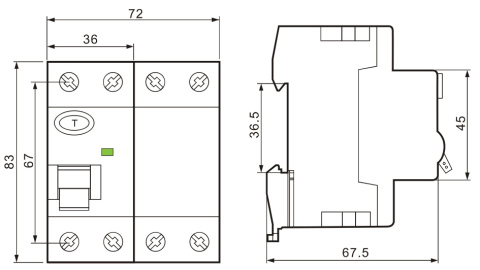

• Szerokość wyrażona liczbą modułów: 4
• Temperatura otoczenia w warunkach pracy: - 25 - 55 °C
• Przekrój przyłączanego przewodu jednodrutowego: 2,5 - 25 mm²
