Przełączniki sieć-agregat

Ręczne przełączanie źródła zasilania

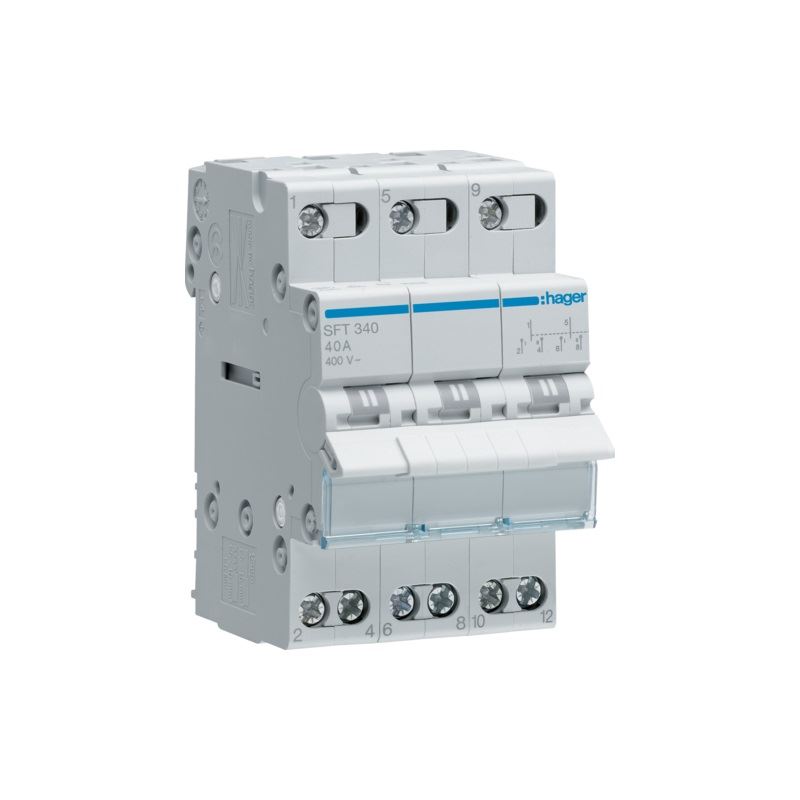

Przełącznik pozwala wybrać zasilanie z sieci albo z agregatu zgodnie z oznaczeniami i schematem aparatu. W modelach z pozycjami I-0-II pozycja środkowa służy do rozłączenia. Konstrukcja i sposób zastosowania muszą wykluczać niezamierzone połączenie dwóch źródeł.

Ręczny przełącznik nie uruchamia samodzielnie agregatu i nie przełącza zasilania po wykryciu awarii. Nie jest układem SZR ani zasilaczem UPS. Po zaniku sieci pozostaje przerwa do czasu wykonania przewidzianych czynności. To istotna różnica przy planowaniu zasilania urządzeń wymagających ciągłej pracy.

Co sprawdzić przed wyborem 1P, 3P lub 4P?

Liczba biegunów określa budowę aparatu. Wybór zależy od układu instalacji, sposobu prowadzenia przewodu neutralnego i wymagań obu źródeł. Nie należy ustalać liczby rozłączanych torów wyłącznie na podstawie hasła instalacja jednofazowa lub trójfazowa.

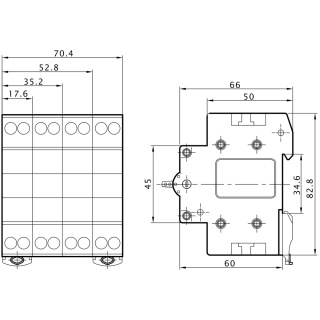

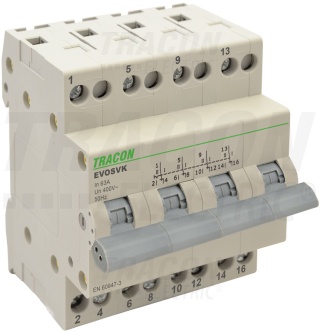

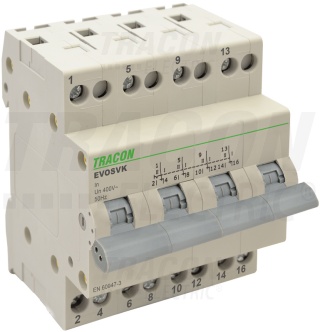

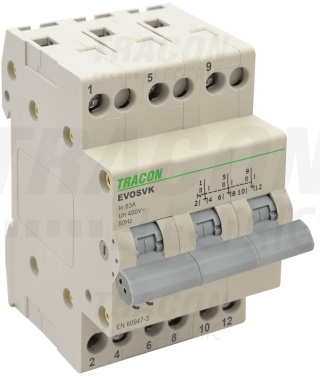

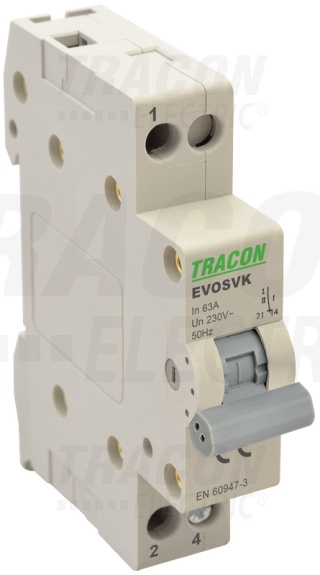

Porównaj prąd znamionowy, napięcie, kategorię użytkowania, przekroje zacisków i liczbę modułów. Dostępne wartości 32A oraz 63A opisują konkretne modele. Dobór wymaga uwzględnienia obciążenia, parametrów agregatu i współpracy z zabezpieczeniami. Przełącznik sam w sobie nie chroni przed przeciążeniem.

Zasilanie rezerwowe jako kompletny układ

Instalacja wymaga właściwego przyłącza agregatu, ochrony przeciwporażeniowej, zabezpieczeń oraz rozwiązania kwestii uziemienia. Nie wolno zasilać domowej instalacji przez zwykłe gniazdo z użyciem przewodu z dwiema wtyczkami. Projekt i wykonanie powinien przygotować elektryk znający wymagania obu źródeł.

Po montażu potrzebna jest kontrola poprawności działania w każdym trybie pracy. Warto też ustalić, które obwody mają korzystać z rezerwy, aby nie przekroczyć możliwości agregatu. Sprawdź wyłączniki nadprądowe, wyłączniki różnicowoprądowe i rozłączniki, które mogą być potrzebne zgodnie z projektem.

Pytania przed zakupem

Czy przełącznik sieć-agregat działa automatycznie?

Prezentowane tu ręczne przełączniki wymagają obsługi. Automatyczne przełączanie wymaga odpowiednio zaprojektowanego układu SZR.

Czy przełącznik usuwa przerwę w zasilaniu?

Nie. Sam aparat nie podtrzymuje zasilania. Jeśli odbiornik wymaga pracy bez przerwy, trzeba przewidzieć odpowiednie rozwiązanie podtrzymujące.

Wybierz aparat według dokumentacji instalacji i porównaj rozdzielnice elektryczne. Pozostałe elementy układu znajdziesz w aparaturze modułowej.
