Rozłączniki i podstawy bezpiecznikowe

Rozłącznik izolacyjny a wyłącznik nadprądowy

Rozłącznik instalacyjny służy do ręcznego załączania i rozłączania obwodu w warunkach określonych przez producenta. Wykonanie izolacyjne zapewnia funkcję odłączenia przewidzianą dla danego aparatu. Nie oznacza to samoczynnego wyzwalania przy przeciążeniu, zwarciu lub prądzie różnicowym.

Do ochrony przed nadprądem potrzebne jest osobne, prawidłowo dobrane zabezpieczenie, np. wyłącznik nadprądowy. Funkcję różnicowoprądową realizują RCD, a ochronę przed przepięciami odpowiednie ograniczniki przepięć. Wybór aparatu zaczyna się więc od zadania, które ma on wykonywać.

Jak dobrać liczbę biegunów i prąd?

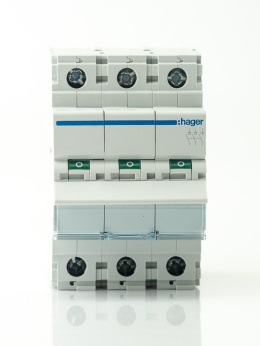

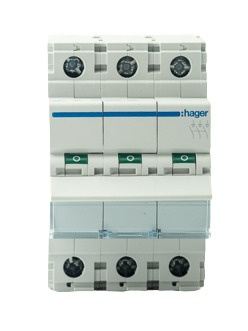

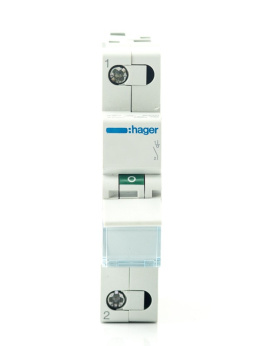

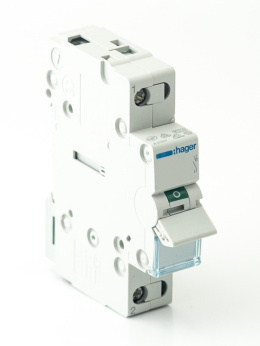

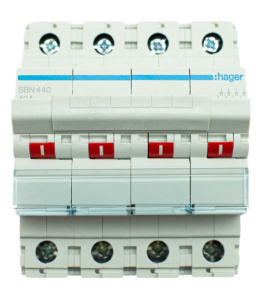

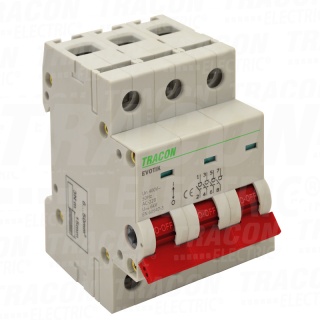

W ofercie występują rozłączniki 1P, 3P i 4P, w tym modele Hager oraz Tracon. Porównaj prąd znamionowy, napięcie użytkowania i kategorię użytkowania. Sam zapis 63A nie mówi, czy aparat nadaje się do każdego obciążenia i każdej instalacji.

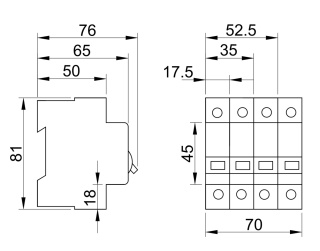

Sprawdź sposób przyłączenia przewodów, dopuszczalne przekroje oraz liczbę zajmowanych modułów. Ważna jest także zgodność z szynami łączeniowymi i pozostałymi elementami rozdzielnicy. Podobny wygląd zacisków nie potwierdza kompatybilności akcesoriów różnych serii.

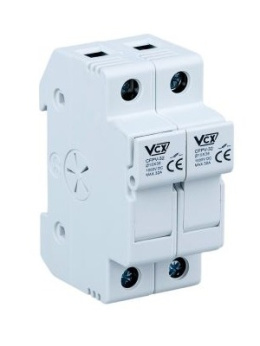

Podstawa bezpiecznikowa i odpowiednia wkładka

Podstawa musi pasować do wymiarów i parametrów wkładki. Sprawdź napięcie AC lub DC, prąd znamionowy oraz wymagane przeznaczenie. W instalacjach fotowoltaicznych zastosowanie elementów do prądu stałego wymaga potwierdzenia parametrów całego zestawu. Wkładka nie zawsze jest dołączona do podstawy.

Nie każda podstawa ma funkcję rozłącznika i nie każdą można otwierać pod obciążeniem. Sposób obsługi wynika z instrukcji konkretnego modelu. Montaż oraz wymianę elementów wykonuje się po bezpiecznym odłączeniu zasilania, zabezpieczeniu przed ponownym załączeniem i sprawdzeniu braku napięcia przez osobę z odpowiednimi kwalifikacjami.

Pytania przed zakupem

Czy rozłącznik 63A zadziała po przekroczeniu 63A?

Zwykły rozłącznik nie ma członu nadprądowego. Prąd znamionowy opisuje warunki jego pracy, a nie próg samoczynnego wyłączenia przeciążenia.

Czy podstawa DC nadaje się do każdej instalacji PV?

Nie. Należy sprawdzić napięcie instalacji, odpowiednią wkładkę, zakres prądów i deklarowane zastosowanie producenta.

Dobierz funkcję aparatu i porównaj jego dokumentację. Obudowy znajdziesz w dziale rozdzielnice elektryczne, a pozostałe elementy w kategorii aparatura modułowa.
