Końcówki kablowe i tulejki

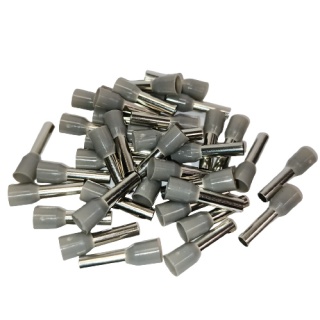

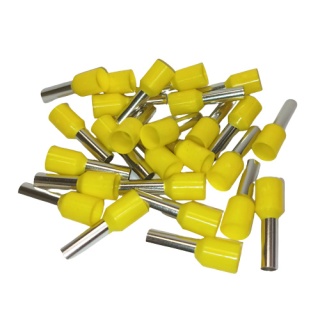

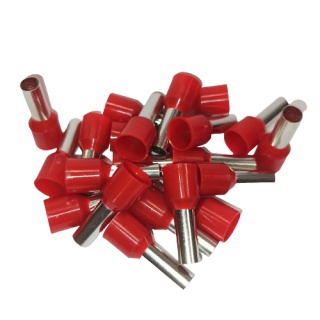

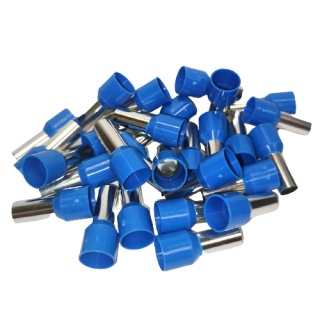

Tulejka do przewodu linkowego

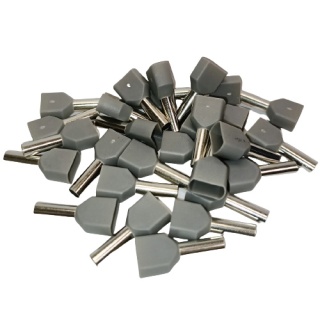

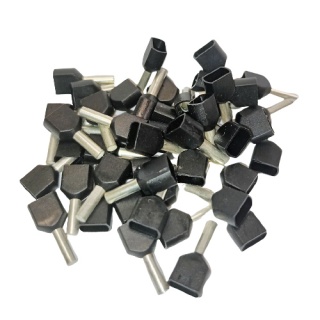

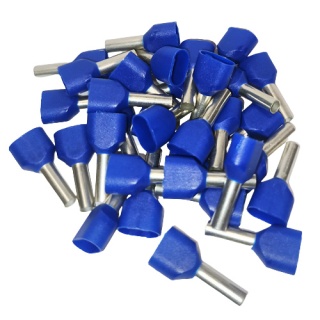

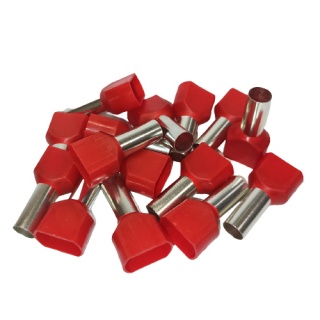

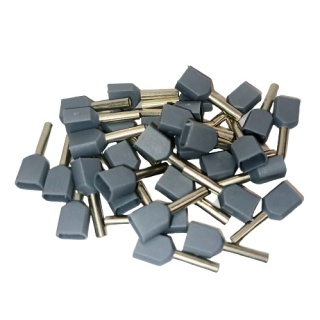

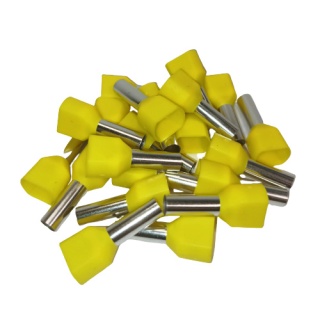

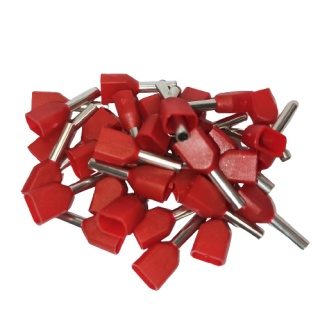

Przy tulejce sprawdź dopuszczalny przekrój, długość metalowej części i wykonanie izolacji. Tulejki podwójne służą do określonego układu dwóch przewodów, ale sam ich wybór nie oznacza, że dany zacisk dopuszcza takie połączenie. Oznaczenie 2×2,5mm² nie jest zamienne z pojedynczą tulejką 2,5mm².

Końcówka oczkowa pod właściwą śrubę

W końcówkach oczkowych dobierz zarówno przekrój przewodu, jak i otwór pod mocowanie, np. M4, M5, M6 lub M8. Sprawdź materiał końcówki, rodzaj żyły i miejsce potrzebne na jej osadzenie. Duży otwór nie przesądza o dopuszczalnym przekroju przewodu ani obciążalności całego połączenia.

Zaciskanie zgodne z systemem

Końcówka powinna być zaprasowana narzędziem i profilem matrycy przeznaczonym do danego rozwiązania. Nie zastępuj zaciskania przypadkowym zgnieceniem kombinerkami. Ważne są też odizolowanie przewodu i zachowanie wszystkich jego drucików. Montaż oraz kontrolę połączenia wykonaj zgodnie z dokumentacją zacisku i końcówki.

Pytania przed zakupem

Czy kolor izolacji wystarczy do doboru tulejki?

Nie. Kolorystyka może zależeć od stosowanego systemu. Sprawdzaj oznaczony przekrój i wymiary.

Czy jedna końcówka pasuje do każdej linki o tym samym przekroju?

Trzeba potwierdzić konstrukcję przewodu i dopuszczenie końcówki. Znaczenie ma również sposób zaprasowania i rodzaj zacisku.
