Złączka 10mm RGB pin/pin

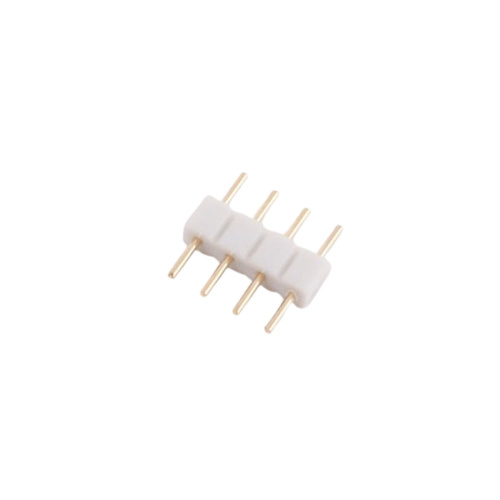

Złączka 10mm RGB pin/pin ECO LIGHT EC20027

Dobrze dobrane połączenie pozwala poprowadzić oświetlenie zgodnie z kształtem zabudowy. Złączka 10mm RGB pin/pin ECO LIGHT EC20027 jest przeznaczona do taśm RGB o szerokości 10mm. Przy wyborze porównaj szerokość laminatu, liczbę pól stykowych oraz ich rozmieszczenie na swojej taśmie.

Łącznik pin/pin służy do zestawienia zgodnych złączy w instalacji RGB. Sprawdź rozstaw i układ pinów, aby każdy kanał trafił na właściwy styk.

Dobór do instalacji

Sama zgodność szerokości nie przesądza o dopasowaniu. Znaczenie mają także liczba pinów, grubość taśmy, osłona oraz odległość diod od punktu cięcia. Szczelność gotowej instalacji zależy również od zabezpieczenia połączeń.

Dane techniczne

• Marka: ECO LIGHT.
• Symbol: EC20027.
• Rodzaj produktu: Złączka LED.
• Typ złączki: Pin/pin.
• Obsługiwany typ taśmy: RGB.
• Technologia kompatybilnej taśmy: SMD.
• Do taśmy o szerokości (mm): 10.
• Liczba pinów: 4.

Montaż i przygotowanie połączenia

Przygotuj taśmę zgodnie z jej instrukcją i ustaw pola stykowe względem styków złączki. Po zamknięciu lub wsunięciu elementów sprawdź mocowanie oraz ciągłość połączenia. Nie ciągnij za przewód i nie pozostawiaj złączki pod naprężeniem.

Zawartość oferty

Oferta obejmuje produkt opisany w tej karcie. Taśmy LED, zasilacze i pozostałe wyposażenie dobierz osobno.

Najczęściej zadawane pytania

Czy złączka pasuje do każdej taśmy o tej szerokości?

Nie. Porównaj również liczbę i rozstaw styków, grubość laminatu oraz ewentualną osłonę. Taśmy COB i SMD mogą wymagać innych konstrukcji złączek.

Czy ta złączka służy do RGBW?

Jest przeznaczona do układu RGB i ma 4 styki. Dobierz ją do układu pól na taśmie.

Czy połączenie można zostawić w miejscu narażonym na wodę?

Tylko z zabezpieczeniem przewidzianym dla warunków instalacji. Szczelność taśmy nie przenosi się automatycznie na złączkę.

Jak dobrać obciążenie?

Sprawdź dopuszczalny prąd złączki i przewodów w dokumentacji. Nie wyznaczaj go wyłącznie z liczby pinów lub szerokości taśmy.

Skompletuj potrzebne elementy

Porównaj parametry wszystkich części przed montażem. Dobierz taśmę LED, sterowanie oraz akcesoria do połączeń do zaplanowanego oświetlenia.
